Artikelzusammenfassung: A Große abgeschrägte Klingeist eine Präzisionsschneidkomponente, die für anspruchsvolle industrielle Schneid-, Besäum-, Recycling- und Materialverarbeitungsanwendungen entwickelt wurde. Seine Fasengeometrie hat direkten Einfluss auf Schnittkraft, Kantenkontakt, Materialtrennung, Vibration, Gratbildung und Klingenlebensdauer. Die Wahl des richtigen Durchmessers, Fasenwinkels, Materials, der richtigen Härte, Dicke und Ausgewogenheit ist daher für die Aufrechterhaltung einer stabilen Produktion von entscheidender Bedeutung. In diesem Leitfaden wird erläutert, wie sich das Design der großen, abgeschrägten Klinge auf die Schneidleistung auswirkt, wie die richtige Konfiguration für verschiedene Materialien ausgewählt wird, was zu einem vorzeitigen Ausfall der Klinge führt und wie eine ordnungsgemäße Wartung Ausfallzeiten und Austauschkosten reduzieren kann. Xinzhe bietet maßgeschneiderte Industrieklingenlösungen für Anwendungen, bei denen Maßhaltigkeit, Verschleißfestigkeit und zuverlässige Schneidleistung von entscheidender Bedeutung sind.

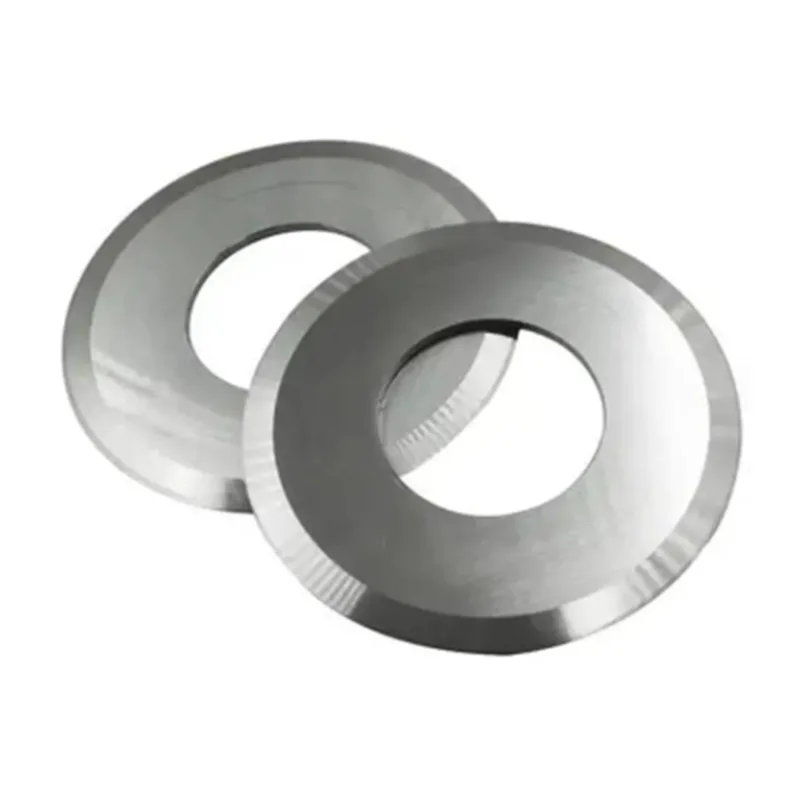

Eine große abgeschrägte Klinge ist eine kreisförmige industrielle Schneidklinge, die sich durch eine bewusst abgewinkelte Schneidkante auszeichnet. Im Gegensatz zu einem einfachen Rundmesser mit flacher Schneide schafft die Fase einen kontrollierten Übergang zwischen Klingenkörper und Schneide. Diese Geometrie kann die Materialmenge reduzieren, die gleichzeitig mit der Klinge in Kontakt kommt, und dazu beitragen, dass die Schneidkante schrittweise in das Werkstück eindringt.
In der industriellen Produktion ist diese Konstruktion besonders nützlich, wenn Materialien geschnitten, besäumt, getrennt, geschreddert oder kontinuierlich verarbeitet werden müssen. Die Klinge kann mit relativ hohen Rotationsgeschwindigkeiten betrieben werden, sodass Maßhaltigkeit und Ausgewogenheit ebenso wichtig sind wie die Schärfe.
Ein ordnungsgemäß hergestelltes großes Abschrägungsmesser kann Herstellern dabei helfen, mehrere häufige Produktionsprobleme zu lösen:
Das tatsächliche Ergebnis hängt vom gesamten Klingensystem und nicht von der Klinge allein ab. Klingengeometrie, Material, Härte, Maschineneinrichtung, Schnittspiel, Drehzahl, Vorschubgeschwindigkeit und Werkstückeigenschaften müssen zusammenarbeiten.
Der Fasenwinkel ist eines der wichtigsten Merkmale eines industriellen Kreismessers. Sie bestimmt, wie sich die Schneide dem Material nähert und beeinflusst die Verteilung der Schnittkräfte.
Durch eine geeignete Fase kann der Schnittvorgang progressiver gestaltet werden. Anstatt einen breiten Abschnitt der Klingenkante auf einmal dem Material zu präsentieren, kann die abgewinkelte Kante einen kontrollierteren Schnittweg ermöglichen. Dies ist besonders wertvoll bei Anwendungen mit kontinuierlichem Schlitzen.
Bei entsprechender Gestaltung der Schneidkante kann die Klinge mit weniger unnötigem Widerstand in das Material eindringen. Ein geringerer Schnittwiderstand kann die Belastung des Antriebssystems verringern und zu einem gleichmäßigeren Maschinenbetrieb beitragen.
Die Klingengeometrie beeinflusst auch das Aussehen und die Maßhaltigkeit der fertigen Kante. Bei flexiblen Materialien kann eine ungeeignete Fase dazu führen, dass das Material gezogen, gedehnt oder verformt wird, anstatt es sauber zu trennen. Beim Schneiden von Metall kann eine falsche Geometrie zu Graten und Kantenverformungen führen.
Große Kreismesser arbeiten häufig mit erheblichen Drehzahlen. Selbst ein kleiner Maß- oder Unwuchtfehler kann sich mit zunehmender Drehzahl deutlicher bemerkbar machen. Eine ordnungsgemäß gefertigte Klinge mit kontrollierter Geometrie und Balance kann zu einem reibungsloseren Betrieb beitragen.
Aus diesem Grund sollte die Auswahl eines Sägeblatts mit großer Abschrägung niemals nur auf dem Außendurchmesser basieren. Die komplette Schneidengeometrie muss zur Maschine und zum Material passen.
Verschiedene Produktionslinien stellen sehr unterschiedliche Anforderungen an ihre Schneidwerkzeuge. Eine Klinge, die bei der Verarbeitung von Gummi gut funktioniert, ist möglicherweise nicht für dünne Metallstreifen, Folien, Papier-Kunststoff-Laminate oder andere flexible Materialien geeignet.
| Auswahlfaktor | Warum es wichtig ist | Typische Überlegung |
|---|---|---|
| Klingendurchmesser | Bestimmt die Kompatibilität mit der Maschine und dem Schneidsystem | Gerätespezifikationen und erforderliche Schnitttiefe |
| Klingenstärke | Beeinflusst Steifigkeit, Schnittfuge und Schnittwiderstand | Materialstärke und erforderliche Schnittbreite |
| Abschrägungswinkel | Steuert den Kanteneingriff und das Schneidverhalten | Materialhärte und Anwendungsanforderungen |
| Material | Bestimmt Verschleißfestigkeit und Zähigkeit | Gummi, Metall, Folie, Papier, Verbundwerkstoffe oder andere Materialien |
| Härte | Beeinflusst die Schnitthaltigkeit und den Widerstand gegen Verformung | Ausgewogen gegen Stoß- und Abplatzgefahr |
| Gleichgewicht | Wichtig für eine reibungslose Hochgeschwindigkeitsrotation | Statische oder dynamische Auswuchtanforderungen |
| Oberflächenbeschaffenheit | Kann Reibung und Materialhandhabung beeinflussen | Anwendungsspezifische Veredelungsanforderungen |
Beispielsweise ist eine Erhöhung der Härte nicht automatisch für jede Anwendung die beste Lösung. Eine sehr harte Schneidkante kann die Schärfe zwar effektiv bewahren, aber wenn die Arbeitsumgebung starken Stößen ausgesetzt ist, kann eine übermäßige Härte ohne ausreichende Zähigkeit das Risiko von Absplitterungen erhöhen.
Das Ziel sollte daher eine ausgewogene Blattspezifikation sein und nicht die Maximierung eines einzelnen Parameters.
Das Klingenmaterial wirkt sich direkt auf das Verschleißverhalten, die Schnitthaltigkeit, die Zähigkeit, die Bearbeitbarkeit und die Beständigkeit gegenüber der Betriebsumgebung aus. Das richtige Material hängt davon ab, was das Sägeblatt schneiden muss und wie die Maschine funktioniert.
Zu den häufigsten Überlegungen für industrielle Anwendungen gehören:
Ebenso wichtig ist die Wärmebehandlung. Das Ziel besteht nicht einfach darin, eine harte Klinge herzustellen, sondern eine kontrollierte Kombination aus Härte und Zähigkeit in der gesamten Schneidkomponente herzustellen.
Für anspruchsvolle Industrieklingen verwendet Xinzhe Präzisionsbearbeitung, Schleifen, Wärmebehandlungsprozesse und Inspektionsverfahren, um eine konstante Klingenleistung aufrechtzuerhalten. Abhängig von der Anwendung können die Produkte mit großen abgeschrägten Klingen mit Härtespezifikationen um HRC 60–63 hergestellt werden, wobei die endgültige Spezifikation immer entsprechend den tatsächlichen Arbeitsbedingungen ausgewählt werden sollte.
Große abgeschrägte Klingen werden in Branchen eingesetzt, in denen kreisförmige Schneidwerkzeuge eine wiederholbare Trenn- oder Schlitzleistung liefern müssen.
Altreifen und Gummiprodukte können hohe mechanische Anforderungen an Schneidwerkzeuge stellen. Eingebettete Verstärkungen, ungleichmäßige Materialstärken und abrasive Gummimischungen können den Kantenverschleiß beschleunigen.
Eine richtig ausgewählte große Abschrägungsklinge kann eine Kombination aus Schnittstabilität, Verschleißfestigkeit und Schlagtoleranz bieten, die für Reifendemontage-, Streifenschneide- und Gummiverarbeitungssysteme erforderlich ist.
Das Schneiden von Metall erfordert eine präzise Kontrolle der Klingengeometrie und des Schnittspiels. Aluminium-, Edelstahl- und andere Metallbänder können unterschiedliche Schnittlasten und Kantenbedingungen erzeugen.
Klingendicke, Fasengeometrie, Härte, Rundlauf und Ausrichtung sollten gemeinsam bewertet werden. Selbst ein qualitativ hochwertiges Sägeblatt kann zu schlechten Ergebnissen führen, wenn es mit falschem Abstand oder falscher Ausrichtung installiert wird.
Flexible Materialien können täuschend schwierig zu schneiden sein. Eine zu hohe Schnittkraft kann dazu führen, dass das Material gedehnt oder verformt wird, anstatt dass eine saubere Trennung erfolgt.
Eine dünne abgeschrägte Geometrie und eine scharfe, präzise geschliffene Kante können besonders nützlich sein, wenn das Objektiv ein sauberer Spalt mit minimaler Materialverzerrung ist.
Kreisschneidende Komponenten werden auch in Geräten der Lebensmittelverarbeitung eingesetzt. Bei diesen Anwendungen spielen neben der Schneidleistung auch die Materialauswahl, die Oberflächenbeschaffenheit, die Reinigungsfähigkeit und anwendungsspezifische Hygieneanforderungen eine wichtige Rolle.
Viele Klingenausfälle sind nicht allein auf das Klingenmaterial zurückzuführen. Falsche Maschineneinstellung, zu hoher Vorschubdruck, schlechte Ausrichtung, unsachgemäße Lagerung oder ungeeignete Schnittparameter können die Standzeit erheblich verkürzen.
Mögliche Ursachen:
Praktische Antwort:Überprüfen Sie die Werkstückeigenschaften, die Schnittgeschwindigkeit, das Klingenmaterial und die Härte als Gesamtsystem, anstatt die Klinge durch die gleiche Spezifikation zu ersetzen.
Absplitterungen können auftreten, wenn die Schneide unerwarteten Stößen, harten Einschlüssen, übermäßigen Vibrationen oder einer Klingenspezifikation ausgesetzt ist, bei der die Härte Vorrang ohne ausreichende Zähigkeit hat.
Überprüfen Sie die Maschinenausrichtung, die Klingenmontage, die Konsistenz des Werkstücks und die Betriebsbedingungen, bevor Sie einfach eine härtere Klinge auswählen.
Vibrationen können durch Blattunwucht, Unrundheit der Welle, falsche Montage, verschlissene Maschinenkomponenten oder ungeeignete Drehzahl entstehen. Da große kreisförmige Rotorblätter bei hoher Geschwindigkeit kleine mechanische Fehler verstärken können, sind Auswuchten und Rundlaufprüfung wichtig.
Eine raue Kante kann durch eine stumpfe Klinge, eine falsche Fasengeometrie, unzureichende Klingensteifigkeit, eine zu hohe Vorschubgeschwindigkeit oder einen ungeeigneten Schnittabstand entstehen.
Die richtige Lösung sollte auf dem spezifischen Material und der Maschine basieren und nicht davon ausgehen, dass eine schärfere Klinge allein das Problem lösen wird.
Wenn ein Rotorblatt wiederholt früher als erwartet ausfällt, notieren Sie die tatsächlichen Betriebsbedingungen:
Diese Informationen bieten einem Hersteller eine viel bessere Grundlage für die Optimierung der nächsten Blattspezifikation.
Xinzhe konzentriert sich auf industrielle Schneidkomponenten, bei denen Kunden mehr als ein Standardkatalogmaß benötigen. Die Fertigungskapazitäten umfassen Kreismesser in einem breiten Durchmesserbereich, wobei Präzisionsbearbeitung und -schleifen zur Kontrolle kritischer Abmessungen und Schnittgeometrie eingesetzt werden.
Den von Xinzhe zur Verfügung gestellten Produktinformationen zufolge deckt die Fertigungskapazität kreisförmige Blattdurchmesser von etwa 30 mm bis 420 mm ab, wobei die Maßtoleranzen bei geeigneten Merkmalen und Prozessen etwa ±0,01 mm erreichen. Die exakt erreichbare Toleranz hängt von der Schaufelkonfiguration und den Prüfanforderungen ab.
Der Anpassungsprozess von Xinzhe kann mehrere Parameter berücksichtigen:
Der Herstellungsprozess kann CNC-Drehen, Präzisionsbearbeitung, Schleifen, Wärmebehandlung, kryogene Bearbeitung und Auswuchtprüfung umfassen. Xinzhe führt außerdem Maß-, Härte-, Rundlauf-, Auswucht- und Endqualitätsprüfungen durch, um die Konsistenz zwischen den Produktionschargen aufrechtzuerhalten.
Dieser Ansatz ist besonders nützlich für OEM-Käufer und Industriehändler, die wiederholbare Klingenspezifikationen statt einmaliger Ersatzteile benötigen.
Bereiten Sie vor der Bestellung einer Klinge mit großer Abschrägung die folgenden Informationen vor. Durch die Bereitstellung vollständiger technischer Daten können Spezifikationsfehler reduziert und der Anpassungsprozess beschleunigt werden.
Fotos der vorhandenen Klinge, der Montageposition der Maschine und der fertigen Schneidkante können Ingenieuren auch dabei helfen, die Anwendung genauer zu verstehen.
Der Hauptvorteil ist der kontrollierte Spitzeneingriff. Eine geeignete Fasengeometrie kann dazu beitragen, unnötigen Schnittwiderstand zu reduzieren, die Schnittstabilität zu verbessern und eine sauberere Materialtrennung in anspruchsvollen Industrieanwendungen zu unterstützen.
Ja. Je nach Hersteller und Anwendung können Abmessungen, Fasenwinkel, Material, Härte, Montagekonfiguration, Oberflächenbehandlung und Auswuchtanforderungen individuell angepasst werden.
Zu den Anwendungen können Gummi, Altreifen, Metallstreifen, Aluminiumfolie, Edelstahl, Film, Verpackungsmaterialien, Papier-Kunststoff-Verbundwerkstoffe, Leder und andere Industriematerialien gehören. Die Klingenspezifikation muss auf das jeweilige Werkstück abgestimmt sein.
Nein. Eine höhere Härte kann die Verschleißfestigkeit verbessern, eine übermäßige Härte kann jedoch in manchen Betriebsumgebungen die Empfindlichkeit gegenüber Stößen oder Absplitterungen erhöhen. Das richtige Gleichgewicht zwischen Härte und Zähigkeit ist wichtiger als die Maximierung der Härte allein.
Mögliche Ursachen sind Blattunwucht, Maßabweichungen, Unrundheit der Welle, falsche Installation, verschlissene Maschinenkomponenten oder ungeeignete Betriebsparameter. Statisches oder dynamisches Auswuchten und Maschinenausrichtung sollten überprüft werden, bevor die Blattspezifikation geändert wird.
Überprüfen Sie zunächst die Klingenschärfe, die Fasengeometrie, den Klingenabstand, die Ausrichtung, den Materialzustand und die Maschinensteifigkeit. Gratbildung ist in der Regel ein Problem auf Systemebene und nicht das Ergebnis eines einzelnen Klingenparameters.
Es gibt kein allgemein gültiges Austauschintervall. Die Lebensdauer hängt von der Abrasivität des Materials, der Schnittgeschwindigkeit, dem Produktionsvolumen, dem Klingenmaterial, der Härte, der Maschineneinrichtung und der Wartung ab. Die Verfolgung der tatsächlichen Betriebsstunden und der Schnittqualität ist eine bessere Grundlage für die Ersatzplanung.
Geben Sie die Klingenabmessungen, Montagedetails, das zu schneidende Material, die Materialstärke, das Maschinenmodell, die Betriebsgeschwindigkeit, die Fasenanforderungen, das aktuelle Klingenmaterial und alle bestehenden Schneidprobleme an. Dadurch kann der Hersteller eine passendere Konfiguration empfehlen.
Eine große abgeschrägte Klinge ist nicht einfach ein großes Rundmesser mit einer abgewinkelten Schneide. Seine Leistung wird durch das Zusammenspiel von Klingengeometrie, Materialauswahl, Härte, Präzisionsschliff, Auswuchtung, Maschinenausrichtung, Schnittspiel und Betriebsbedingungen bestimmt.
Für industrielle Anwender sollte die richtige Klinge eine sinnvolle Kombination aus Schnittpräzision, Verschleißfestigkeit, Stabilität, Zähigkeit und Lebensdauer bieten. Die Auswahl einer Spezifikation ausschließlich nach Durchmesser oder Härte kann zu unnötigem Verschleiß, schlechter Schnittqualität, Vibrationen, Absplitterungen und Produktionsausfällen führen.
Xinzhebietet maßgeschneiderte Lösungen für große abgeschrägte Klingen für Reifenrecycling, Gummiverarbeitung, Metallschneiden, flexible Materialverarbeitung, Lebensmittelmaschinen und andere industrielle Schneidanwendungen. Durch die Auswertung der tatsächlichen Arbeitsbedingungen und Fertigungsanforderungen können Kunden Rotorblattkonfigurationen erhalten, die besser zu ihren Anlagen und Produktionszielen passen.
Benötigen Sie ein großes, abgeschrägtes Sägeblatt, das zu Ihrer Maschine und Ihrem Material passt?Teilen Sie Xinzhe Ihre Blattabmessungen, Anwendungen, Materialien und Betriebsanforderungen mit. Für kundenspezifische Spezifikationen, OEM-Produktion oder Empfehlungen für Industrieklingen,Kontaktieren Sie unsNoch heute und lassen Sie sich von Xinzhe bei der Entwicklung einer zuverlässigen Schneidlösung für Ihre Produktionslinie unterstützen.
